Bistabil huvudströmbrytare m fördröjning

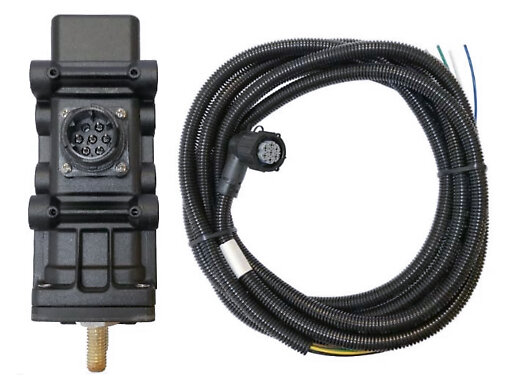

Bistabil huvudströmbrytare SBF 127:10 med 6 min. fördröjning, inklusive 3 meter kablage för enkel inkoppling. 12/24V Passar för både minus som plus brytning. Strömkapacitet: 250A kontinuerligt, 1000A under 30 sek. 2000A under 5 sek.

Funktion:

Ett tryck på fjädrande tryckknapp S1 (+ puls) med nödbrytare S2 i öppet läge slår omedelbart PÅ huvudströmbrytaren (sluter batterikretsen) och tänder indikatorlampan LIGHT. När tändningen KEY slås AV med nödbrytare S2 i öppet läge, går huvudströmbrytaren in i fördröjt läge (timerläge) och indikatorlampan LIGHT börjar blinka långsamt. Efter 6 minuter slår huvudströmbrytaren AV (bryter batterikretsen) och indikatorlampan släcks. Om nödbrytare S2 slås PÅ (konstant sluten krets), slås omedelbart huvudströmbrytaren AV (bryter batterikretsen), släcker indikatorlampan och avbryter fördröjningstimern.

Styrspänning: 12V eller 24V (+puls med tryckknapp S1 slår PÅ huvudströmbrytaren). Strömförbrukning: 0,5 mA . Batterianslutningar: M10, Silverpläterad koppar, Max åtdragningsmoment 19 Nm. (Bistabil = ingen strömförbrukning i ON läge)
